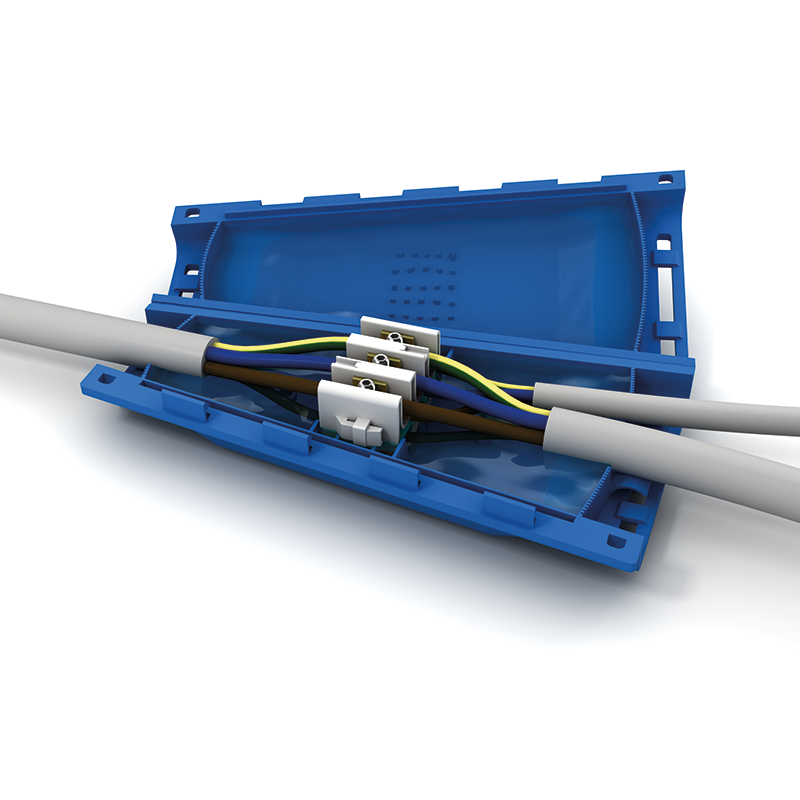

Empalme en derivación con aislamiento de gel
Aplicaciones
Empalme en derivación de cables de de baja
tensión de hasta 0,6/1 kV.
Tipos de instalación: directamente
enterrada, subterránea, aérea, en tubos para cables.
Sistemas de alumbrado público.
Ventajas
Prellenado: no hay que verter resina o gel.
Operatividad inmediata.
Óptimo aislamiento eléctrico.
Buena resistencia mecánica.
Sin acceso accidental a las partes
en tensión (Norma CEI 64-8).
Sin caducidad.
Conforme a la norma de baja tensión 0,6/1 kV
EN 50393
Autoextinguible
EN 60695-2-11
Baja emisión de humo y gas tóxico
CEI 20-37/2-1
CEI 20-37/4
CEI 20-37/4
Grado de protección
equivalente a IPX8
(Prueba de inmersión de 1 metro, EN 50393 par. 8.7)
(Prueba de inmersión de 1 metro, EN 50393 par. 8.7)
Temperatura de trabajo
-20 ºC / +90 ºC
| Referencia | Tensión asignada U0/U (Um) | Modelo | Tipo de material aislante | Número de conductores | Sección nominal del conductor | Accesorios de conexión incluidos | Sin halógenos | Embalaje (ud) |
|---|---|---|---|---|---|---|---|---|
| SH6150 | 0,6/1 (1,2) kV | Gel | Plástico | 1,00 | 2,5 / 25 | Conector de tornillo |  |
1 |
| SH6516 | 0,6/1 (1,2) kV | Gel | Plástico | 5,00 | 2,5 / 16 | Conector de tornillo | |
1 |
| SH6535 | 0,6/1 (1,2) kV | Gel | Plástico | 5,00 | 2,5 / 25 | Conector de tornillo | |
1 |
