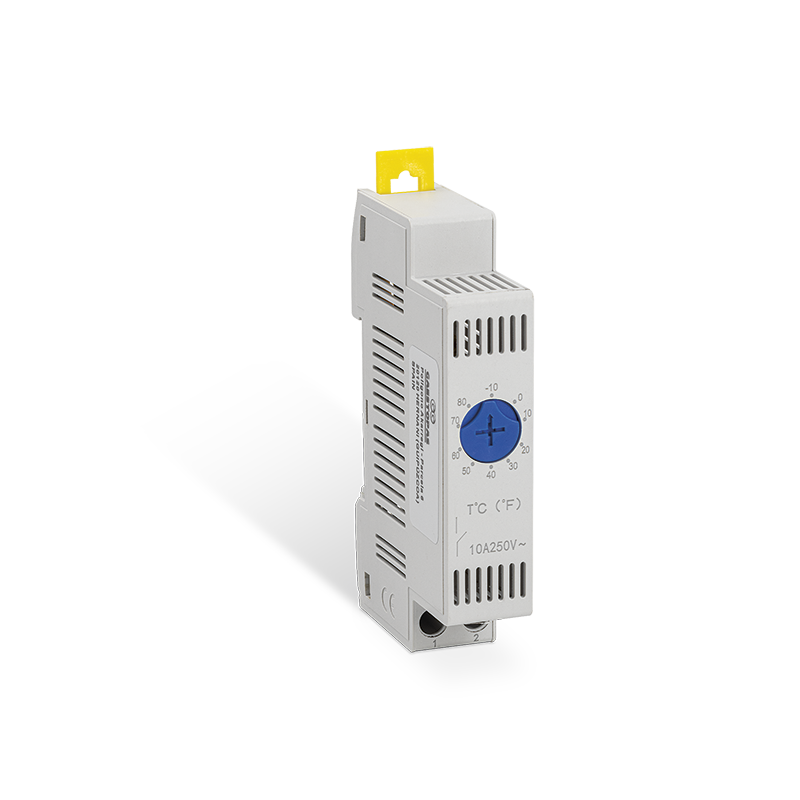

Termostato compacto GTHT-S GTVT-S
GTHT-S – Contacto abridor / NC. Regula calefactores.
El contacto se abre cuando se sobrepasa la temperatura.
GTVT-S
– Contacto cerrador / NO. Regula ventiladores con filtro,
intercambiadores térmicos o conecta señales. El contacto se cierra
cuando sobrepasa la temperatura.
Montaje
Clip para carril de 35 mm DIN, EN 60715. Conexión con
Borne de 2 polos, par apriete 0,5Nm máx. cable rígido 2,5 mm2 (AWG 14),
cable trenzado 1,5 mm2 (AWG 16). Cuando se realiza la conexión con cable
trenzado, utilice un terminal tubular.
Características
Ta de regulación: (0°C a 60°C).
Diferencia Ta de conexión de 7K (±4K).
Vida útil: >100.000 ciclos.
Diferencia Ta de conexión de 7K (±4K).
Vida útil: >100.000 ciclos.
Potencia/corriente
Máx. potencia de conexión: 250VAC, 10 (2) A / 120VAC, 15 (2) A DC 30W (24VDC a 72VDC).
Máx. corriente de conexión: AC 16 A para 10 segundos.
Máx. corriente de conexión: AC 16 A para 10 segundos.
Grado de protección
Polvo/agua: IP20.
Inflamabilidad: UL94-V0.
Inflamabilidad: UL94-V0.
Materiales
Termoplástico.
Sonda bimetal termostático.
Sonda bimetal termostático.
Temperatura de trabajo
-45 a +80°C (-49 a +176°F).
| Referencia | Tensión (V) | Corriente nominal In (A) | Rango de ajuste de temperatura (ºC) | Ejecución de la función de conmutación | Embalaje (unidades) |
|---|---|---|---|---|---|
| GTHT-S | 250,00 | 10,00 | 0 / 60 | Contacto de desconexión (NC) | 1 |
| GTVT-S | 250,00 | 10,00 | 0 / 60 | Contacto normalmente abierto (NO) | 1 |
