SERIE CNE 16A - 500V - fijación por tornillo
Características
16A 500V 6kV 3.
16A 400/690V 6kV 2.
Voltaje según UL/CSA: 600V.
Vida mecáncia: >= 500 ciclos.
Resistencia aislante: >= 10 GOhm.
Resistencia contacto: <= 1 mOhm (CNE), <= 3 mOhm (CSH).
16A 400/690V 6kV 2.
Voltaje según UL/CSA: 600V.
Vida mecáncia: >= 500 ciclos.
Resistencia aislante: >= 10 GOhm.
Resistencia contacto: <= 1 mOhm (CNE), <= 3 mOhm (CSH).
Grado de protección
Inflamabilidad: UL94-V0.
Materiales
Resina termoplástica autoextinguible.
Contactos de aleación de cobre.
Contactos de aleación de cobre.
Colores
Gris RAL 7032
Temperatura de trabajo
-40°C hasta +125°C.
| Referencia | Número de polos | Diámetro del contacto del enchufe (mm) | Categoría de sobretensión | Anchura (mm) | Profundidad (mm) | Embalaje (unidades) |
|---|---|---|---|---|---|---|
| CNEF06T | 6,00 | 2,50 | III | 44,00 | 27,00 | 10 |
| CNEF10T | 10,00 | 2,50 | III | 57,00 | 27,00 | 5 |
| CNEF16T | 16,00 | 2,50 | III | 77,00 | 27,00 | 5 |
| CNEF16TN | 16,00 | 2,50 | III | 77,00 | 62,00 | 5 |
| CNEF24T | 24,00 | 2,50 | III | 104,00 | 27,00 | 5 |
| CNEF24TN | 24,00 | 2,50 | III | 104,00 | 62,00 | 5 |
| CNEM06T | 6,00 | 2,50 | III | 44,00 | 27,00 | 10 |
| CNEM10T | 10,00 | 2,50 | III | 57,00 | 27,00 | 5 |

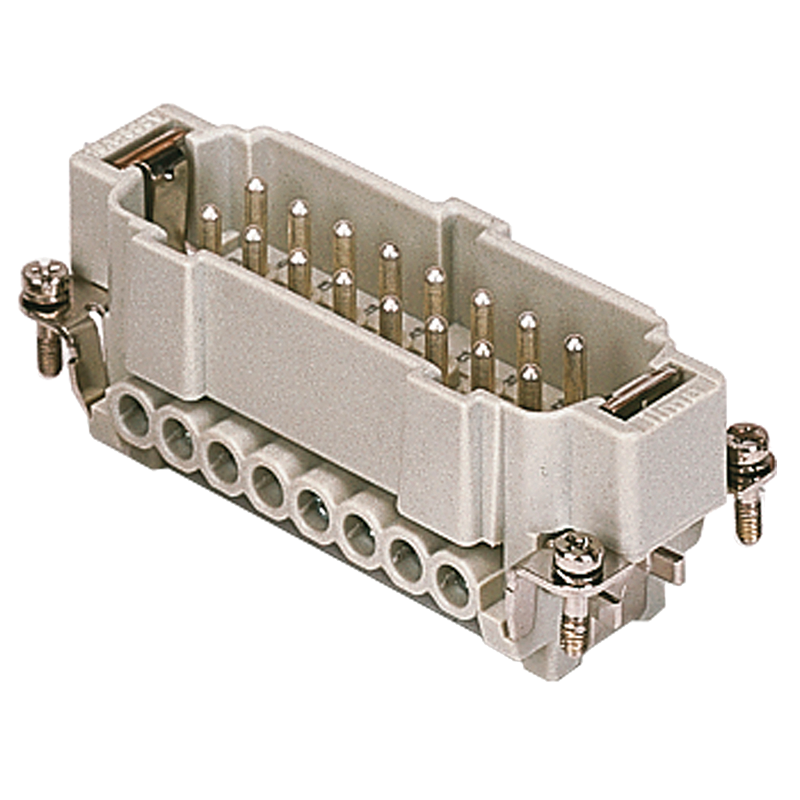

| CNEM16T | 16,00 | 2,50 | III | 77,00 | 27,00 | 5 |
| CNEM16TN | 16,00 | 2,50 | III | 77,00 | 62,00 | 5 |
| CNEM24T | 24,00 | 2,50 | III | 104,00 | 27,00 | 5 |
| CNEM24TN | 24,00 | 2,50 | III | 104,00 | 62,00 | 5 |
