SERIE MIXO 16A-400V - SQUICH - fijación rápida
La serie MIXO es un sistema de conectores modulares para aplicaciones especiales que utiliza las envolventes habituales de ILME. Los conectores MIXO son personalizables, lo que permite una versatilidad total, porque cada envolvente puede albergar diferentes tipos de conexiones, según la necesidad de cada usuario: potencia eléctrica, transmisión de datos, señales ópticas y/o aire.
Estos contactos se disponen uno junto a otro para formar un solo bloque compacto que se inserta en marcos metálicos. Al ser modular, el sistema facilita que se verifique o sustituya un contacto específico sin tener que desmontar todo el conector.
Características
16A 400V 6kV 3 según EN 61984.
16A 500V 6kV 2 según EN 61984.
Voltaje según UL/CSA: 600V.
Vida mecáncia: >= 500 ciclos.
Resistencia aislante: >= 10 GOhm.
Resistencia contacto: <= 3 mOhm.
16A 500V 6kV 2 según EN 61984.
Voltaje según UL/CSA: 600V.
Vida mecáncia: >= 500 ciclos.
Resistencia aislante: >= 10 GOhm.
Resistencia contacto: <= 3 mOhm.
Grado de protección
Inflamabilidad: UL94-V0.
Materiales
Resina termoplástica autoextinguible.
Contactos plateados.
Contactos plateados.
Colores
Gris RAL 7032
Temperatura de trabajo
-40°C hasta +125°C.
| Referencia | Número de polos | Categoría de sobretensión | Sección de conductor conectable (mm2) | Anchura (mm) | Altura (mm) | Profundidad (mm) | Embalaje (unidades) |
|---|---|---|---|---|---|---|---|
| CX05SHF | 5,00 | III | 34,00 | 14,70 | 37,70 | 10 | |

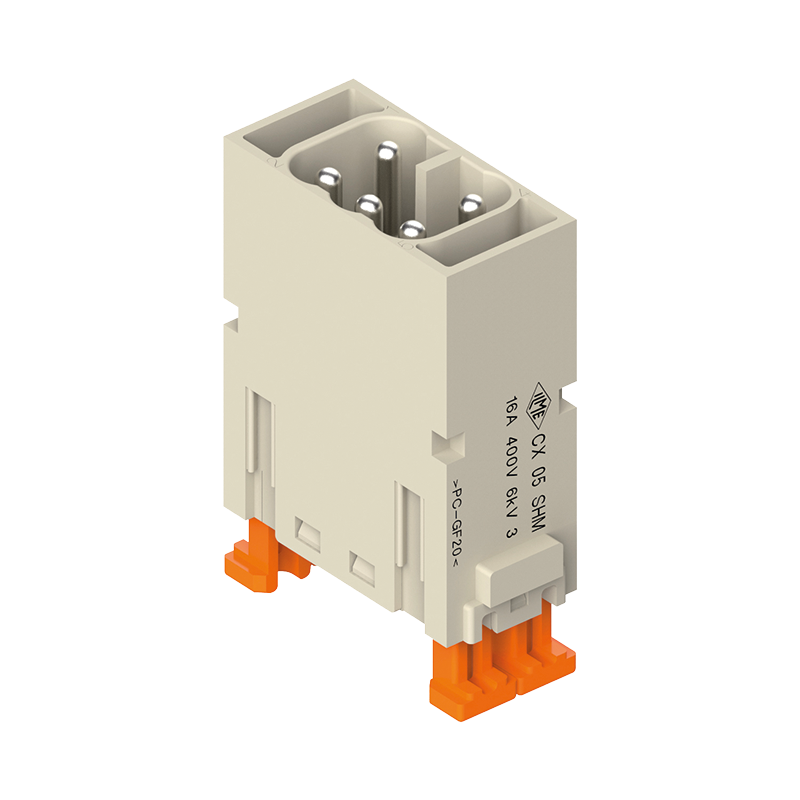

| CX05SHM | 5,00 | III | 34,00 | 14,70 | 37,70 | 10 |
