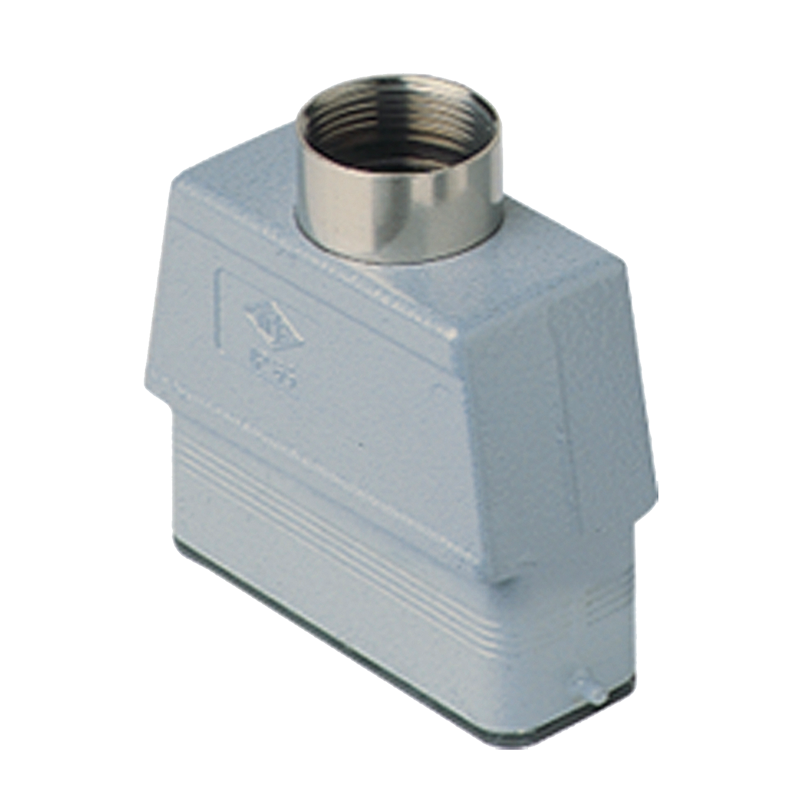

Cubierta vertical SERIE IL-BRID
Grado de protección
Polvo/agua: IP66/69 (EN60529).
Materiales
Aleación de aluminio inyectado.
Pintadas con polvo epoxídico de poliéster.
Mecanismos de cierre en acero inox.
Juntas de elastómero vinilo-nitrilo.
Pintadas con polvo epoxídico de poliéster.
Mecanismos de cierre en acero inox.
Juntas de elastómero vinilo-nitrilo.
Colores
Gris RAL 7040
Temperatura de trabajo
-40°C hasta +125°C.
| Referencia | Anchura (mm) | Altura (mm) | Profundidad (mm) | Disposición de la entrada del cable | Ubicación de la tabla | Tipo de fijación del prensaestopas | Número de entradas de conductos de cables | Tipo de bloqueo | Clase de inflamabilidad de material aislante según UL94 | Embalaje (unidades) |
|---|---|---|---|---|---|---|---|---|---|---|
| CZAV15L16 | 63,00 | 79,50 | 36,00 | Superior | Ninguno | PG | 1,00 | Palanca de bloqueo única | V0 | 5 |
| CZAV15L21 | 63,00 | 79,50 | 36,00 | Superior | Ninguno | PG | 1,00 | Palanca de bloqueo única | V0 | 5 |
| CZAV25L16 | 79,50 | 85,50 | 36,00 | Superior | Ninguno | PG | 1,00 | Palanca de bloqueo única | V0 | 5 |
| CZAV25L21 | 79,50 | 85,50 | 36,00 | Superior | Ninguno | PG | 1,00 | Palanca de bloqueo única | V0 | 5 |
| CZV15L | 63,00 | 62,00 | 29,40 | Superior | Ninguno | PG | 1,00 | Palanca de bloqueo única | V0 | 5 |
| CZV25L | 79,50 | 64,50 | 29,40 | Superior | Ninguno | PG | 1,00 | Palanca de bloqueo única | V0 | 5 |
| MZAV15L20 | 49,00 | 79,00 | 16,00 | Superior | Ninguno | Métrico | 1,00 | Palanca de bloqueo única | V0 | 5 |
| MZAV15L25 | 49,00 | 79,00 | 16,00 | Superior | Ninguno | Métrico | 1,00 | Palanca de bloqueo única | V0 | 5 |
| MZAV25L20 | 66,00 | 85,00 | 16,00 | Superior | Ninguno | Métrico | 1,00 | Palanca de bloqueo única | V0 | 5 |
| MZAV25L25 | 66,00 | 85,00 | 16,00 | Superior | Ninguno | Métrico | 1,00 | Palanca de bloqueo única | V0 | 5 |
| MZV15L20 | 49,00 | 62,00 | 16,00 | Superior | Ninguno | Métrico | 1,00 | Palanca de bloqueo única | V0 | 5 |
| MZV25L20 | 66,00 | 64,50 | 16,00 | Superior | Ninguno | Métrico | 1,00 | Palanca de bloqueo única | V0 | 5 |
