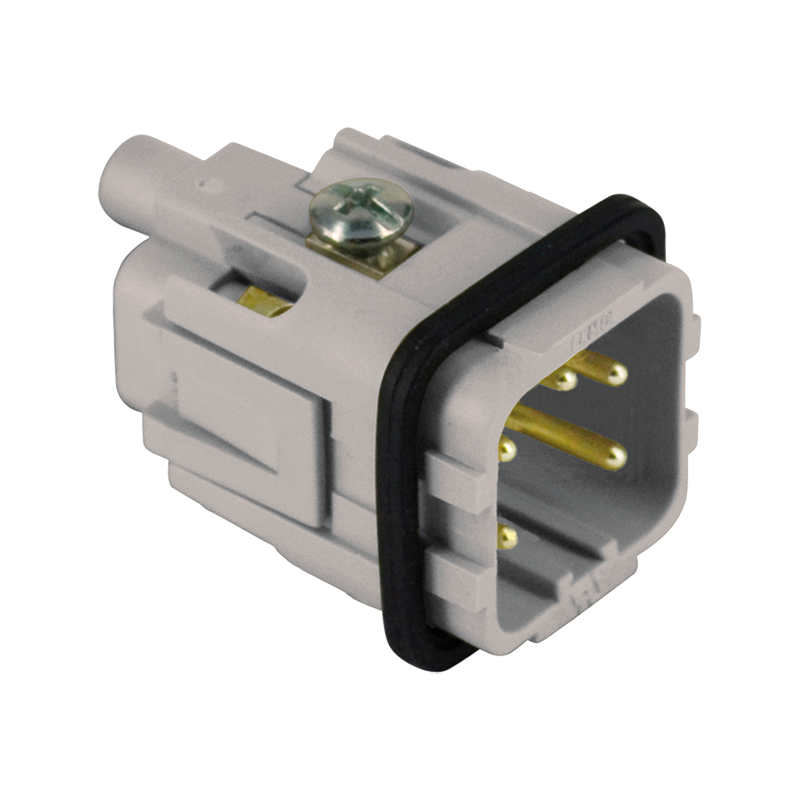

SERIE CK 10A - 230/400V - fijación por tornillo
Características
10A 230/400V 4kV 3 según EN 61984.
10A 400/690V 4kV 2 según EN 61984.
Voltaje según UL/CSA: 600V.
Vida mecáncia: >= 500 ciclos.
Resistencia aislante: >= 10 GOhm.
Resistencia contacto: <= 2 mOhm.
10A 400/690V 4kV 2 según EN 61984.
Voltaje según UL/CSA: 600V.
Vida mecáncia: >= 500 ciclos.
Resistencia aislante: >= 10 GOhm.
Resistencia contacto: <= 2 mOhm.
Grado de protección
Inflamabilidad: UL94-V1.
Materiales
Resina termoplástica autoextinguible.
Contactos de aleación de cobre.
Contactos de aleación de cobre.
Colores
Gris RAL 7032
Negro RAL 9005
Negro RAL 9005
Temperatura de trabajo
-40°C hasta +100°C.
| Reference | Width | Contact type | Depth | Number of poles | Diameter plug-in contact | Over voltage category | Min. number of insertion cycles | Connectable conductor cross section fine-strand with cable end sleeve | Embalaje |
|---|---|---|---|---|---|---|---|---|---|
| CKF03 | 21,00 | Clavija | 21,00 | 3,00 | 2,50 | III | 500,00 | 40 | |
| CKF03N | 21,00 | Clavija | 21,00 | 3,00 | 2,50 | III | 500,00 | 40 | |
| CKF04 | 21,00 | Clavija | 21,00 | 4,00 | 2,50 | III | 500,00 | 40 | |
| CKF04N | 21,00 | Clavija | 21,00 | 4,00 | 2,50 | III | 500,00 | 40 | |
| CKM03 | 21,00 | Clavija | 21,00 | 3,00 | 2,50 | III | 500,00 | 40 | |
| CKM03N | 21,00 | Clavija | 21,00 | 3,00 | 2,50 | III | 500,00 | 40 | |
| CKM04 | 21,00 | Clavija | 21,00 | 4,00 | 2,50 | III | 500,00 | 40 | |
| CKM04N | 21,00 | Clavija | 21,00 | 4,00 | 2,50 | III | 500,00 | 40 |
