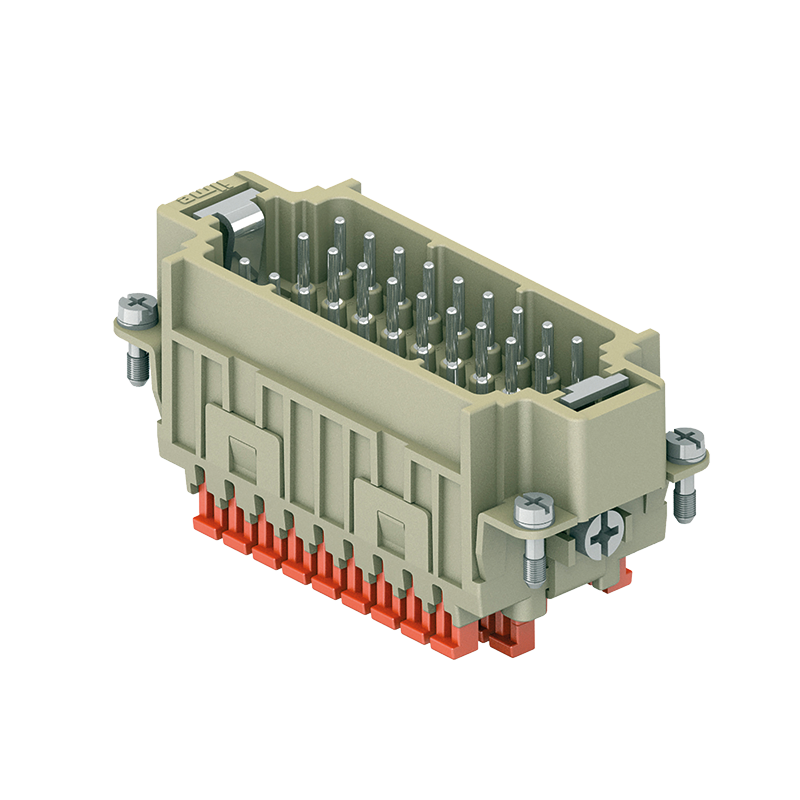

SERIE CDSH-SQUICH 10A - 400V - fijación rápida
Características
10A 400V 6kV 3.
10A 400V/690V 6kV 2.
Voltaje según UL/CSA: 600V.
Vida mecáncia: >= 500 ciclos.
Resistencia aislante: >= 10 GOhm.
Resistencia contacto: <= 3 mOhm, <= 1 mOhm (54 y 84 polos).
10A 400V/690V 6kV 2.
Voltaje según UL/CSA: 600V.
Vida mecáncia: >= 500 ciclos.
Resistencia aislante: >= 10 GOhm.
Resistencia contacto: <= 3 mOhm, <= 1 mOhm (54 y 84 polos).
Grado de protección
Inflamabilidad: UL94-V0.
Materiales
Resina termoplástica autoextinguible.
Contactos de aleación de cobre.
Contactos de aleación de cobre.
Colores
Gris RAL 7032
Temperatura de trabajo
-40°C hasta +125°C.
| Reference | Number of poles | Diameter plug-in contact | Over voltage category | Connectable conductor cross section fine-strand with cable end sleeve | Embalaje |
|---|---|---|---|---|---|
| CDSHF09 | 9,00 | 2,50 | III | 10 | |
| CDSHF18 | 18,00 | 2,50 | III | 5 | |
| CDSHF27 | 27,00 | 2,50 | III | 5 | |
| CDSHF42 | 42,00 | 2,50 | III | 5 | |
| CDSHF42N | 42,00 | 2,50 | III | 5 | |
| CDSHM09 | 9,00 | 2,50 | III | 10 | |
| CDSHM18 | 18,00 | 2,50 | III | 5 | |
| CDSHM27 | 27,00 | 2,50 | III | 5 | |
| CDSHM42 | 42,00 | 2,50 | III | 5 | |
| CDSHM42N | 42,00 | 2,50 | III | 5 |
